呼吸阀检测试验台

2018/7/31 18:47:21点击:

呼吸阀校验台

一、产品说明

呼吸阀检测台,是用户单位对呼吸阀的进货检验和使用过程中安全检测的必备设备,也是地方安全监督部门、特检院等检测用设备。

我公司自行设计和制造的呼吸阀测试台,具备正压呼出测试、负压吸入测试之功能。其结构紧凑,功能齐全,操作方便,灵敏准确的特点,已在中石油、中石化、中海油、各类物资储备中心得到广泛应用。深受用户欢迎。

二、呼吸阀校验台设备特点

它是使用压缩空气为动力源。自吸泵为抽真空装置,设备为双表显示,压力准确。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。适用于科研、检验部门检测工具。

三、呼吸阀检测概述

呼吸阀检测台是专门校验各类呼吸阀的精密仪器,具有体积小、重量轻等特性,呼吸阀检测仪装卸方便;适用范围广,从DN15至DN400多种呼吸阀都可测试核准检测。

四、型号意义

HXF-DN400

HXF --- 呼吸阀检测设备

DN400 --- 呼吸阀的最大检测阀门范围DN400

五、呼吸阀检测仪主要技术参数

  1. 检测压力:呼出压力为:0~10kPa(可选范围0~100kPa)

吸入压力为:0~-5kPa (可选范围0~-10kPa)。

  1. 适用电源:220V,50Hz
  2. 试验介质:压缩空气
  3. 控制方式:计算机控制
  4. 测试压力输出:1路;
  5. 测试阀门通径:DN 15-400mm
  6. 压力控制精度:≤±5%F.S;
  7. 压力测量精度:精密数显压力表;
  8. 压力表测量范围(双表校验):0~10kPa,0~-5kPa
  9. 夹紧方式:气动夹紧;
  10. 密封方式:密封圈/螺纹密封;
  11. 驱动气源:5-8bar,耗气量:0.3-立方米/分;

六、呼吸阀检测工作原理

呼吸阀检测台由真空泵、空气泵、检测面板、控制阀门和检测平台组成。利用真空泵得到负压压力来检测呼吸阀的吸入开启压力,利用空气泵得到正压压力来检测呼吸阀的呼出开启压力,从而检出呼吸阀的吸入、呼出的压力值是否符合国标标准(常用SY/T0511-1996标准),判定呼吸阀是否合格。

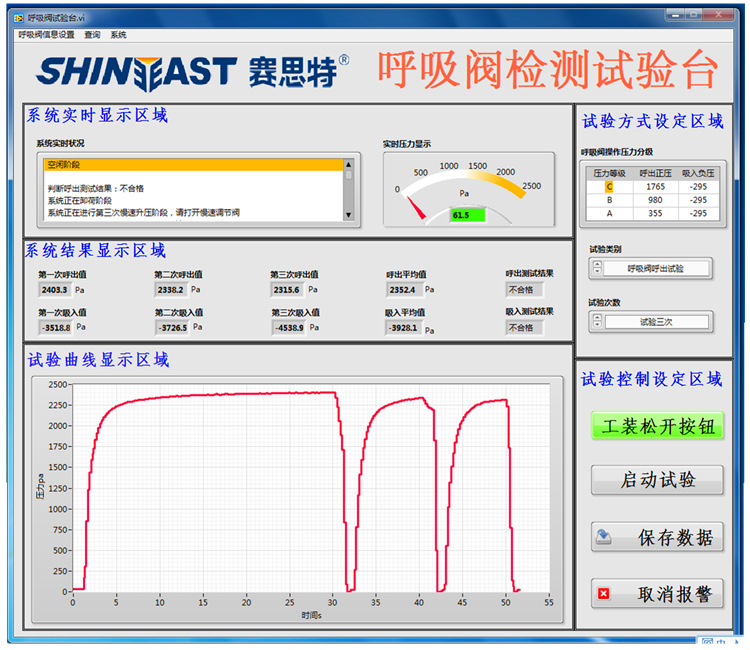

软件界面参考
